Moffa tal-pakkjar tal-plastik



Isem tal-moffa	Moffa tal-pakkjar tal-plastik
Materjal tal-prodott	Virgin pp
Daqs tal-prodott	600 * 400 * 340 mm
Piż tal-prodott	2.34kg
Materjal tal-moffa għall-kavità &. Qalba	P20/718H/H13/2738
Nri tal-kavità	1 kavità
Sistema ta 'injezzjoni	Runner sħun
Magna ta 'injezzjoni xierqa	650T
Daqs tal-moffa	850x580x900mm
Piż tal-moffa	3200kg
Ħajja tal-moffa	aktar minn 500, 000 pcs
Ħin tal-kunsinna	55 jum





Il-passi li ġejjin huma involuti fit-tfassil ta 'ċestun tal-ippakkjar tal-plastik:

1. Analiżi tar-Rekwiżit tal-Prodott

Iddetermina l-iskop: Ikkunsidra l-użu speċifiku taċ-ċestun, bħalma huma għall-ħażna, ix-xiri, jew l-ivvjaġġar.

Iddefinixxi l-kapaċità: ibbażata fuq l-użu maħsub, tiddeċiedi dwar id-daqs u l-kapaċità xierqa.

Evalwa l-kapaċità li ġġorr it-tagħbija: Stima l-piż tal-oġġetti li l-kaxxa tal-ippakkjar teħtieġ li żżomm.

2. Għażla Materjali

Agħżel il-materjal tal-plastik: Agħżel għal plastik ta 'kwalità għolja, durabbli bħal polipropilene (PP) jew polyethylene (PE).

Ikkunsidra addittivi: L-addittivi jistgħu jtejbu l-proprjetajiet bħal reżistenza UV, ritardanza tal-fjammi, u kulur tal-kulur.

3. Disinn strutturali

Mekkaniżmu li jintwew: Iddisinja mekkaniżmu li jintwew sempliċi u affidabbli. Iċ-ċappetti jistgħu jintużaw biex jgħaqqdu l-ġnub taċ-ċestun tal-ippakkjar.

Strutturi ta 'rinforz: Żid kustilji jew karatteristiċi oħra ta' rinforz biex ittejjeb is-saħħa tal-basket.

Id-Disinn tal-Immaniġġjar: Iddisinja manku komdu u b'saħħtu li jista 'jiflaħ għall-piż tal-kaxxa tal-ippakkjar mgħobbija.

4. Disinn ta 'Apparenza

Forma u Stil: Ikkunsidra l-għamla u l-istil ġenerali tal-basket biex tagħmilha attraenti viżwalment.

Kulur u Tessut: Agħżel kuluri u nisġa li huma kemm estetikament pjaċevoli u prattiċi.

5. Disinn tal-proċess tal-manifattura

Metodu tal-iffurmar: Agħżel metodu ta 'molding xieraq, bħall-iffurmar tal-injezzjoni.

Proċess ta 'Assemblea: Ippjana l-proċess ta' assemblaġġ, inkluż kif id-diversi partijiet se jingħaqdu flimkien.

6. Prototipar u ttestjar

Ibni prototip: Oħloq prototip fiżiku taċ-ċestun tal-ippakkjar biex tittestja l-funzjonalità u l-prestazzjoni tiegħu.

Wettaq testijiet: Ittestja l-kapaċità li ġġorr it-tagħbija tal-basket, il-mekkaniżmu li jintlewa u t-tifrik, u d-durabilità.

7.Optimizzazzjoni u disinn finali

Analizza r-riżultati tat-test: Ibbażat fuq ir-riżultati tat-test, identifika oqsma għal titjib.

Agħmel aġġustamenti: Agħmel l-aġġustamenti meħtieġa għad-disinn.

Iffinalizza d-disinn: Ladarba jkun sodisfatt bil-prestazzjoni taċ-ċestun tal-ippakkjar, ffinalizza d-disinn.



Iddisinjar ta 'moffa ta' injezzjoni ta 'ċestun li jintrewa l-plastik jinvolvi bosta passi ewlenin:

1. Għażla tat-Tip tal-Moffa

A.two - pjanċa jew tliet moffa tal-pjanċa

Għal ċestun li jintewa relattivament sempliċi, moffa ta 'żewġ pjanċi tista' tkun biżżejjed. Għandu nofs fiss u nofs li jiċċaqlaq, u l-linja ta 'firda hija sempliċi. Madankollu, jekk iċ-ċestun ikollu karatteristiċi kumplessi bħal undercuts interni, moffa ta 'tliet pjanċi tista' tkun aktar xierqa. It-tliet moffa tal-pjanċa tippermetti disinji ta 'bieb aktar kumplessi u tneħħija aktar faċli tal-parti.

B.HOT - Runner jew Cold - Runner System

Sistema ta 'runner sħuna hija ideali għal produzzjoni ta' skala kbira peress li tnaqqas l-iskart tal-materjal billi żżomm il-materjal tar-runner imdewweb. Jgħin ukoll fil-kisba ta 'aktar mili uniformi tal-kavità tal-moffa. Għal produzzjoni ta 'skala żgħira jew meta l-ispiża hija fattur ewlieni, sistema ta' runner kiesaħ tista 'tintuża, għalkemm tiġġenera skart ta' runner li jeħtieġ li jkun mirqum mill-parti.

2. Tqassim tal-kavità

Kavitajiet singoli jew multipli

Jekk il-volum tal-produzzjoni huwa għoli, kavitajiet multipli jistgħu jiġu ddisinjati fil-moffa. Pereżempju, moffa ta 'erba' kavità jew tmienja - kavità tista 'żżid il-ħruġ għal kull sparatura. Madankollu, it-tqassim għandu jiżgura li kull kavità timtela b'mod uniformi. Dan jista 'jirrikjedi bilanċ bir-reqqa tas-sistema tar-runner.

Meta tfassal kavitajiet multipli, ikkunsidra l-orjentazzjoni tal-kaxex li jintwew. Għandhom jiġu rranġati b'mod li jimminimizza d-daqs ġenerali tal-moffa filwaqt li jippermetti tfigħ faċli.

3. Disinn tal-kavità u tal-kavità

A.Core Design

Il-qalba tifforma l-forma interna taċ-ċestun. Għal ċestun li jintewa, jekk ikollu sezzjonijiet vojta jew karatteristiċi interni, il-qalba għandha tkun iddisinjata biex toħloq dawn b'mod preċiż. L-użu ta 'qlub tal-pjastra jew lifters jista' jkun meħtieġ biex jinħolqu undercuts. Pereżempju, jekk iċ-ċestun għandu żona mdaħħla għall-istivar, qalba li tiżżerżaq tista 'tintuża biex tifforma din il-karatteristika.

B. Disinn tal-Kavità

Il-kavità tiddefinixxi l-forma ta 'barra taċ-ċestun. Oqgħod attent għad-dettalji bħall-finitura tal-wiċċ. Finitura tal-wiċċ lixxa mhux biss ittejjeb id-dehra taċ-ċestun iżda wkoll tagħmilha aktar faċli biex titnaddaf. It-tessut jista 'jiżdied ukoll mal-wiċċ tal-kavità jekk iċ-ċestun jirrikjedi wiċċ li ma jiżloqx.

4. Sistema ta 'tfigħ

A. Disinn tal-Pin tal-Ġej

Pinnijiet tal-ejector huma komunement użati biex jimbuttaw il-parti tal-plastik injettata barra mill-moffa. Poġġi l-labar tal-ejector f'żoni fejn ma jagħmlux ħsara lill-parti, bħal fuq sezzjonijiet eħxen taċ-ċestun jew ħdejn il-pumi. Id-dijametru u n-numru ta 'labar tal-ejector għandhom jiġu kkalkulati abbażi tad-daqs u l-piż taċ-ċestun biex jiġi żgurat tfigħ bla xkiel.

B. Disinn tal-Pjanċa tal-Ejezzjoni

Il-pjanċa tat-tfigħ iżżomm il-labar tal-ejector u tittrasferixxi l-forza mis-sistema tal-ejector tal-magna tal-injezzjoni. Għandu jkun iddisinjat biex ikun riġidu biżżejjed biex iqassam il-forza b'mod uniformi.

5. Sistema ta 'Tkessiħ

A.Cooling Channel Layout

Iddisinja l-kanali tat-tkessiħ fil-qalba u l-kavità biex tiżgura tkessiħ rapidu u uniformi tal-plastik. Il-kanali għandhom jitqiegħdu viċin l-uċuħ taċ-ċestun biex jiġu estratti s-sħana b'mod effiċjenti. Pereżempju, fil-ħitan taċ-ċestun, il-kanali tat-tkessiħ jistgħu jiġu rranġati spirali jew serpentinament.

B.Coolant Selection

L-ilma huwa likwidu li jkessaħ użat komunement għal forom ta 'injezzjoni tal-plastik. Tiżgura li s-sistema tat-tkessiħ hija mfassla biex iżżomm rata u temperatura konsistenti tal-fluss tal-likwidu li jipprevjeni l-warping u tnaqqas il-ħinijiet taċ-ċiklu.

6. L-għażla tal-bażi

A.Size u saħħa

Agħżel bażi ta 'moffa li hija kbira biżżejjed biex takkomoda l-qalba, il-kavità, u l-komponenti l-oħra kollha. Ikkunsidra l-forza tal-ikklampjar tal-magna tal-injezzjoni meta tagħżel id-daqs tal-bażi tal-moffa. Il-bażi tal-moffa għandha wkoll tkun b'saħħitha biżżejjed biex tiflaħ il-pressjonijiet għoljin waqt l-injezzjoni.

B. Bażi tal-Istandard jew tal-Moffa Custom

Il-bażijiet standard tal-moffa huma kost - effettivi u faċilment disponibbli. Madankollu, jekk iċ-ċestun li jintrewa għandu rekwiżiti uniċi, tista 'tkun meħtieġa bażi ta' moffa apposta biex tiżgura integrazzjoni xierqa tal-komponenti kollha.

8. Disinn għall-manifattura

Iddisinja l-moffa bil-magni f'moħħok. Karatteristiċi bħal angoli tal-abbozz fuq il-qalba u l-ħitan tal-kavità għandhom jiġu inkorporati biex jiffaċilitaw it-tneħħija faċli tal-partijiet bil-makna. L-angolu tal-abbozz tipikament ivarja minn gradi 1 - 3 skont il-materjal tal-plastik u l-kumplessità tal-parti.

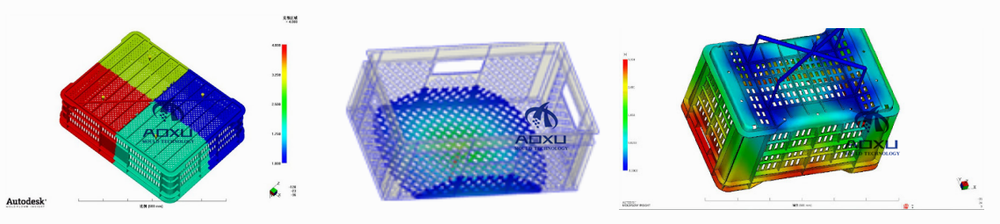

L-analiżi tal-Moldflow hija teknoloġija ta 'inġinerija megħjuna mill-kompjuter (CAE) użata fil-proċess ta' l-iffurmar ta 'l-injezzjoni biex tissimula u tanalizza l-imġieba tal-fluss ta' plastik imdewweb fil-moffa. Hawnhekk hawn introduzzjoni dettaljata:

1. Prinċipju

Huwa bbażat fuq il-prinċipji tal-mekkanika tal-fluwidi u t-trasferiment tas-sħana. Billi ddaħħal parametri bħall-ġeometrija tal-moffa, il-proprjetajiet tal-materjal tal-plastik, u l-parametri tal-proċess, is-softwer jikkalkula u jissimula l-fluss, il-mili, it-tkessiħ, u l-proċessi tal-ippakkjar tal-plastik imdewweb fil-moffa.

2. Funzjonijiet

Analiżi tal-Mili: Tbassar kif il-plastik imdewweb jimla l-kavità tal-moffa, jgħin biex jidentifika problemi potenzjali bħal tiri qosra, linji tal-weldjatura, u nases tal-ajru.

Analiżi tat-Tkessiħ: Janalizza l-proċess tat-tkessiħ tal-parti tal-plastik fil-moffa, li tiżgura tkessiħ uniformi u timminimizza l-warping u d-deformazzjoni.

Analiżi tal-ippakkjar: Jottimizza l-proċess tal-ippakkjar biex itejjeb id-densità u l-eżattezza dimensjonali tal-parti tal-plastik.

Analiżi tal-WarPage: Tbassar il-paġna tal-gwerra tal-parti tal-plastik wara t-tfigħ, li tippermetti lid-disinjaturi jagħmlu aġġustamenti għad-disinn tal-moffa u l-parametri tal-proċess.

4.Signifikanti

Ottimizza d-disinn tal-moffa: Jgħin lid-disinjaturi biex jottimizzaw il-post tal-bieb, is-sistema tar-runner, u l-kanali tat-tkessiħ fid-disinn tal-moffa, itejbu l-kwalità tal-partijiet tal-plastik.

Naqqas l-ispejjeż: Billi tbassar u ssolvi problemi potenzjali qabel il-produzzjoni attwali, tista 'tnaqqas in-numru ta' provi u aġġustamenti Muold, iffrankar ta 'ħin u spejjeż.

Ittejjeb l-effiċjenza tal-produzzjoni: Jottimizza l-parametri tal-proċess biex iqassar il-ħin taċ-ċiklu u jtejjeb l-effiċjenza tal-produzzjoni.









Moffa tal-azzar

Sistema Runner Hot

Partijiet standard





1. Esperjenza u Tim Professjonali

Il-kumpanija tiegħek għandha esperjenza estensiva fl-ippakkjar tal-manifattura tal-moffa tal-injezzjoni taċ-ċestun u tim tekniku professjonali. It-tekniċi huma profiċjenti f'kull proċess tad-disinn u l-manifattura tal-moffa, li jistgħu jiżguraw il-kwalità għolja u l-affidabbiltà tal-forom.

2. Sistema ta 'Kontroll tal-Kwalità tal-Istritt

Il-kumpanija tiegħek stabbilixxiet sistema stretta ta 'kontroll tal-kwalità, li twettaq spezzjonijiet stretti fuq kull proċess ta' manifattura tal-moffa biex tiżgura li l-kwalità tal-forom tissodisfa l-istandards rilevanti u r-rekwiżiti tal-klijenti.

3. Soluzzjonijiet maħduma

Il-kumpanija tiegħek tista 'tipprovdi soluzzjonijiet personalizzati tal-moffa tal-pakkjar tal-plastik skont il-bżonnijiet speċifiċi tal-klijenti, inkluż id-disinn tal-prodott, l-ottimizzazzjoni tal-istruttura tal-moffa, u l-għażla tal-materjal, biex tgħin lill-klijenti jtejbu l-effiċjenza tal-produzzjoni u l-kwalità tal-prodott.

4. Servizz ta 'wara l-bejgħ tajjeb

Il-kumpanija tiegħek tagħti importanza kbira lis-servizz ta 'wara l-bejgħ u għandha tim ta' servizz ta 'wara l-bejgħ professjonali. Jista 'jipprovdi lill-klijenti b'appoġġ tekniku f'waqtu u servizzi ta' manutenzjoni biex jiżgura t-tħaddim normali tal-forom.
