Moffa tal-kaxxa tal-ħalib ventilata

1. toqob tal-ventilazzjoni / slots

Ħalli ċ-ċirkolazzjoni tal-arja biex tevita l-akkumulazzjoni tal-umdità u t-taħsir .

Għajnuna fid-drenaġġ ta 'malajr jekk il-likwidi jinxterdu jew il-kaxex jinħaslu .

2. Materjal ta 'saħħa għolja

Tipikament magħmul minn HDPE (polyethylene ta 'densità għolja) jew PP (polypropylene) għal:

Reżistenza għall-impatt (jiflaħ għal qtar u immaniġġjar mhux maħdum) .

Reżistenza għat-Temp (għażliet stabbilizzati mill-UV għal użu ta 'barra) .

Reżistenza kimika (sikur għall-kuntatt tal-ikel) .

3. Disinn Stackable & Nestible

Rimmijiet ta 'interlocking għal stivar sigur, anke meta jkunu mgħobbija .

Nestibbli meta vojt biex tiffranka l-ispazju tal-ħażna u t-trasport .

4. Struttura rinforzata

Ħitan ribbed għal saħħa żejda mingħajr ma żżid il-piż .

Kantunieri ħoxnin biex jirreżistu l-ikkrekkjar taħt tagħbijiet tqal .

5. pumi ergonomiċi

Mankijiet faċli biex jinqatgħu għall-irfigħ manwali u l-ġarr .

Xi disinni jinkludu pumi angolati għal distribuzzjoni tal-piż aħjar .

6. daqsijiet standardizzati

Iddisinjat biex jaqbel fliexken tal-ħalib standard tal-industrija (e . g ., 1- gallun, 1 / {2- gallun) .

Dimensjonijiet Komuni: ~ 13 "x 13" x 11 "(ivarja skont ir-reġjun / applikazzjoni) .

7. Għażliet ta 'marka tad-dwana

Logos imqabbża jew stampati għall-identifikazzjoni tal-marka .

Personalizzazzjoni tal-kulur (komunement abjad, blu, jew aħmar) .

8. jerġa 'jista' jintuża u eko-ħbiberija

Ħajja twila (reżistenti għall-ilbies u l-korrużjoni) .

100% riċiklabbli fi tmiem il-ħajja .

1. Iddefinixxi l-ispeċifikazzjonijiet taċ-ċestun

Dimensjonijiet (L × W × H) - Daqsijiet standard (e . g ., 13 × 13 × 11 pulzieri) jew Custom {.

Ħxuna tal-ħajt (tipikament 2 . 5–4mm għal HDPE / pp).

Disinn tal-ventilazzjoni (daqs tat-toqba, forma, u spazjar għall-fluss tal-arja) .

Mekkaniżmu ta 'stivar u interlocking (xfar / xufftejn għall-istabbiltà) .

2. Agħżel il-materjal tal-moffa

Core & Cavity Steel:

P20 Steel - Tajjeb għal Produzzjoni Medju tiġri .

H13 Tool Steel - Durabilità Għolja għal Runs Twila .

Bażi tal-Moffa: Sistemi Standard LKM (DME) jew HASCO għal Assemblea Faċli .

3. Iddisinja l-istruttura tal-moffa

A . Linja tal-firda & Core / Cavity Design

Linja tal-firda: taqsam il-moffa f'żewġ nofsijiet (iffissati u jiċċaqalqu) .

In-naħa tal-qalba: tifforma l-istruttura taċ-ċestun ta 'ġewwa (pumi, kustilji) .

In-naħa tal-kavità: tifforma l-wiċċ ta 'barra (logos, nisġa) .

B . Disinn tat-toqba tal-ventilazzjoni

Slots jew toqob tondi (dijametru ta '5-15mm) .

Angoli tal-Abbozzi (1-2 grad) għal tfigħ faċli .

Pinnijiet jew lifters biex jiffurmaw toqob mingħajr undercuts .

C . Sistema ta 'tfigħ

Ejector Pins - Imbotta ċ-ċestun wara t-tkessiħ .

Stripper Plate - Jgħin biex jirrilaxxa ċestuni fil-fond bla xkiel .

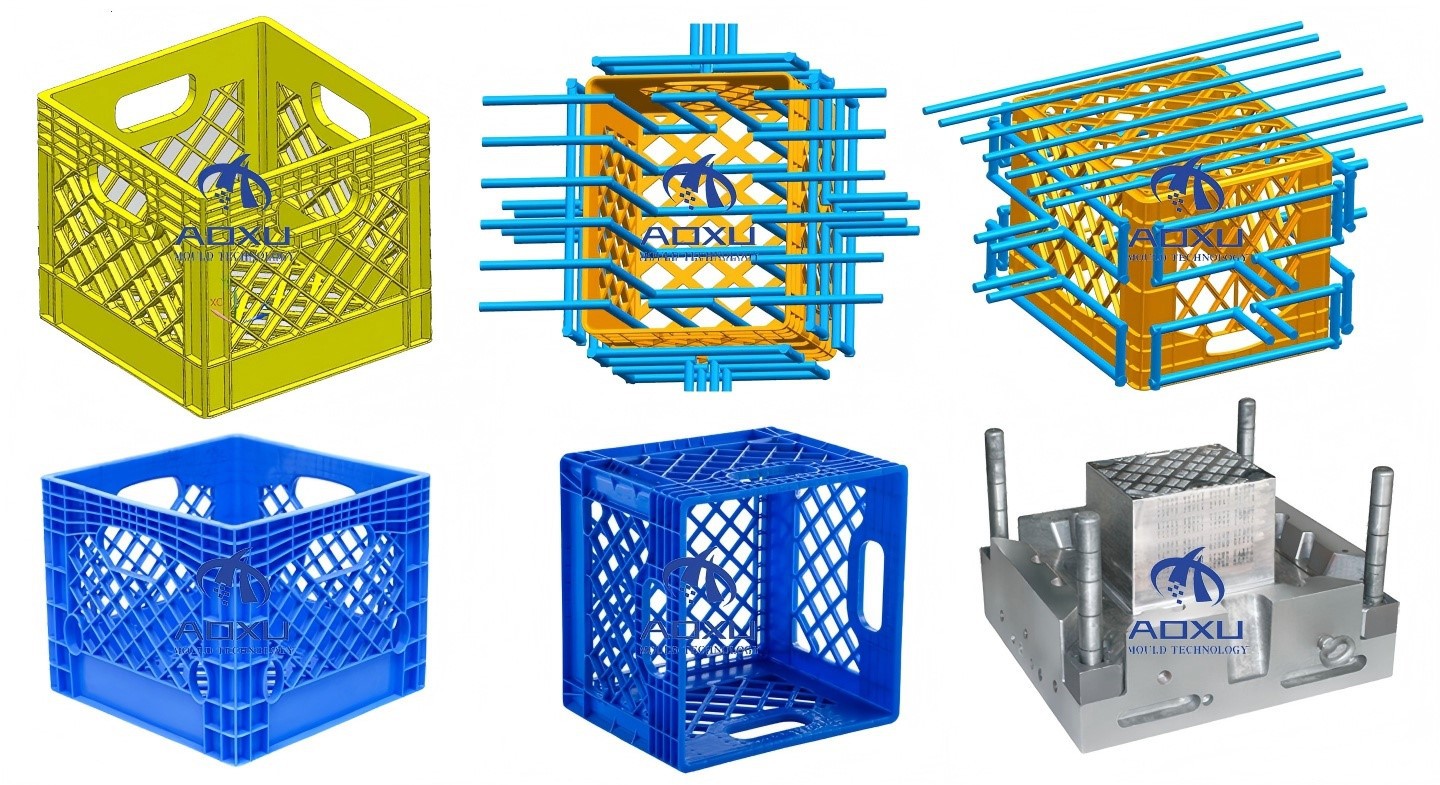

D . Sistema ta 'tkessiħ

Kanali tal-ilma ħdejn żoni ta 'sħana għolja għal tkessiħ uniformi .

Baffles & bubblers għal dissipazzjoni tas-sħana effiċjenti .

E . Sistema ta 'għalf (gating)

Sistema Runner Hot (għal produzzjoni ta 'volum għoli) .

Runner kiesaħ (aktar sempliċi, iżda jiġġenera skart) .

Post tal-Bieb (ġeneralment fil-qiegħ biex jimminimizza marki viżibbli) .

4. rinforz strutturali

Kustilji u gussets - miżjuda mal-ħitan għas-saħħa mingħajr piż żejjed .

Appoġġ tal-kantuniera - jipprevjeni l-ikkrekkjar taħt tagħbija .

5. Test u jivvalida d-disinn

Analiżi tal-MoldFlow - tissimula l-fluss tal-plastik biex tevita difetti (warping, marki tal-sink) .

Ittestjar tal-Prototip - Iċċekkja l-funzjonalità (stivar, ventilazzjoni, kapaċità tal-piż) .

1. Disinn u Inġinerija

Mudellar 3D: softwer CAD (e . g ., SolidWorks, UG NX) jintuża biex jiddisinja l-moffa, inkluż il-qalba / kavità, sistema ta 'ejector, u kanali tat-tkessiħ .

Analiżi tal-Moldflow: tissimula l-fluss tal-plastik biex tevita difetti (warping, nases tal-arja, marki tal-sink) .

DFM (Disinn għall-Manifatbilità) Reviżjoni: Tiżgura li l-moffa tkun ottimizzata għall-effiċjenza tal-produzzjoni .

2. Għażla tal-materjal

Bażi tal-moffa: Bażijiet standard LKM jew Hasco Mold (azzar imwebbes minn qabel) .

Qalba u Kavità:

P20 Steel - Kosteffikaċi għal Produzzjoni Medja .

H13 Tool Steel - Durabilità Għolja għal Runs Twila .

3. magni cnc

Magni mhux maħduma: Il-blokki ta 'l-azzar huma mitħunin fil-forma bażika .

Magni ta 'preċiżjoni: tħin CNC & tidwir għal dettalji fini (kustilji, pumi, toqob) .

EDM (magni tal-iskarikar elettriku): Użat għal toqob tal-ventilazzjoni kkomplikata u kantunieri li jaqtgħu .

4. illustrar u tessut

Lustrar manwali: uċuħ li jtaffu biex jiżguraw tfigħ faċli tal-plastik .

Applikazzjoni tan-nisġa: iżżid id-dettalji tal-qamħ jew tal-logo (jekk meħtieġ) .

5. Assemblea u twaħħil

Sistema Ejector: Pinnijiet, kmiem, u pjanċi huma installati .

Sistema ta 'Tkessiħ: Il-kanali tal-ilma huma konnessi għall-kontroll tat-temperatura .

Sliders & lifters: Miżjud jekk id-disinn għandux undercuts .

6. Trial & Testing

L-ewwel test tal-isparatura: jipproduċi ċestuni tal-kampjun biex jiċċekkjaw jekk hemmx difetti .

Aġġustamenti: Pożizzjonijiet ta 'tfigħ, tkessiħ u bieb ta' l-irfinar .

Approvazzjoni Finali: Verifika tal-Klijent Qabel il-Produzzjoni tal-Massa .

Moffa tal-azzar

Sistema Runner Hot

Partijiet standard

1. jiżgura li l-ispeċifikazzjonijiet eżatti tiegħek jintlaħqu

Evita komunikazzjoni ħażina - Id-deskrizzjonijiet jistgħu jkunu suġġettivi, iżda kampjun jew fajl CAD jipprovdi dimensjonijiet eżatti, mudelli ta 'toqob, ħxuna tal-ħajt, u dettalji strutturali .

Eżattezza Funzjonali - Tiggarantixxi Karatteristiċi Kritiċi (Slots tal-Ventilazzjoni, Lips Stacking, Mankijiet) jaħdmu kif maħsub fl-użu tad-dinja reali .

2. jiffranka l-ħin u jnaqqas l-ispejjeż

Telimina l-konjizzjoni - l-inġiniera m'għandhomx għalfejn "jinterpretaw" il-bżonnijiet tiegħek, u jnaqqsu r-riedsuri .

Anqas Reviżjonijiet tal-Prototip - Tipprevjeni l-Modifiki tal-Moffa għaljin wara li tibda l-produzzjoni .

Tibdil aktar mgħaġġel - Referenza ċara tħaffef il-proċess kollu .

3. jikkonferma materjal u integrità strutturali

Ittestjar tal-Materjal - Jekk tipprovdi kampjun, nistgħu nivverifikaw:

Grad tal-plastik (hdpe, pp, eċċ .) .

Reżistenza UV, Konformità tas-Sigurtà tal-Ikel .

Is-saħħa tal-impatt u d-durabilità .

Ittestjar tat-Tagħbija - Tiżgura li ċ-ċestun jista 'jimmaniġġa t-talbiet tal-istivar u tat-trasport .

4. kwotazzjonijiet aktar mgħaġġla u aktar eżatti

L-ebda sorpriżi - il-fornituri jistgħu jipprovdu prezzijiet preċiżi (minflok stimi mhux maħduma) .

Aspettattivi ċari - Iż-żewġ partijiet jaqblu dwar id-dettalji tad-disinn bil-quddiem .

5. jevita riskji legali u ta 'konformità

Tipprevjeni l-kwistjonijiet IP - Tiżgura li d-disinn tiegħek ma jikserx fuq il-privattivi eżistenti .

Tissodisfa l-Istandards tal-Industrija - tikkonferma l-konformità ma 'l-AID, l-UE, jew regolamenti oħra (jekk meħtieġ) .

Benefiċċji ewlenin għalik (il-klijent)

-Inekt eżattament dak li għandek bżonn - l-ebda disinji "qrib biżżejjed" .
-Save Money - inqas reviżjonijiet=spejjeż baxxi .
Produzzjoni tal-Faster - L-ebda dewmien minn kjarifiki 'l quddiem u' l quddiem .
Irregola r-Riskju - Tiżgura l-konformità u l-funzjonalità .

>1. Liema materjali jintużaw għal forom ta 'ċestun tal-ħalib ventilati?

Azzar tal-moffa: P20, H13, jew Stainless Steel (għar-reżistenza għall-korrużjoni) .

Materjal tal-plastik għal ċestuni: tipikament HDPE (polyethylene ta 'densità għolja) jew PP (polypropylene) għad-durabilità u s-sigurtà tal-ikel .

>2. Tista 'tippersonalizza d-disinn tal-moffa?

IVA! Noffru:

Daqsijiet tad-dwana, forom, u mudelli tat-toqob .

Għażliet ta 'branding (logos, text embossing) .

Aġġustamenti għal mekkaniżmi ta 'stivar jew kapaċità ta' tagħbija .

>3. Tista 'tassisti bl-ottimizzazzjoni tad-disinn taċ-ċestun?

IVA! Aħna nipprovdu analiżi DFM (disinn għall-manifattura) biex intejbu d-durabilità u nnaqqsu l-ispejjeż .

>4. Kemm idum biex timmanifattura moffa?

Il-ħin taċ-ċomb għal moffa tad-dwana jista 'jvarja skont il-kumplessità tad-disinn u l-ammont ta' xogħol attwali tal-faċilità tal-manifattura tagħna . Tipikament, it-tim tagħna jista 'jipproduċi u jagħti moffa tad-dwana fi ġranet ta' 45-55 mill-approvazzjoni tad-disinn finali .

>5. Toffri servizzi ta 'appoġġ u manutenzjoni għall-forom ta' ċestun tal-ħalib ventilati tiegħek?

A: Iva, nipprovdu servizzi ta 'appoġġ u manutenzjoni kontinwi għall-klijenti tagħna biex niżguraw il-prestazzjoni ottimali u l-lonġevità tal-forom tagħhom . It-tim tagħna huwa disponibbli biex jindirizza kwalunkwe kwistjoni jew tħassib li jista' jinqala 'u biex jipprovdi gwida dwar il-kura u l-manutenzjoni xierqa tal-forom .

>6. Kif nitlob kwotazzjoni?

Jekk jogħġbok ipprovdi:

Dimensjonijiet taċ-ċestun, materjal, u disinn tat-toqob .

Volum ta 'produzzjoni annwali mistenni .

Kwalunkwe rekwiżiti speċjali (e . g ., reżistenza uv) .
